Becker Claw Vacuum Pump: Kelebihan, Risiko & Solusi

Di banyak pabrik, pemilihan vacuum pump masih berfokus pada dua angka: kapasitas m3/h dan harga awal. Pendekatan ini belum cukup. Kinerja sistem vakum juga ditentukan oleh operating pressure, karakter gas, jam operasi, kondisi lingkungan, filtrasi, kontrol, dan cara kondisi mesin dipantau.

Becker claw vacuum pump dirancang untuk rough vacuum dengan dua rotor berbentuk claw yang berputar tanpa saling menyentuh di ruang kompresi. Prinsip ini memungkinkan kompresi oil-free, mengurangi komponen aus di ruang kompresi, dan mendukung operasi kontinu ketika aplikasi serta kondisi pemasangannya sesuai.

Keunggulan tersebut tetap bergantung pada clearance internal, bearing, timing gear, temperatur, dan kebersihan udara masuk. Karena itu, pemilihan pompa perlu diikuti oleh sizing, proteksi proses, pemantauan kondisi, dan rencana intervensi yang jelas.

Apa Itu Becker Claw Vacuum Pump

Claw vacuum pump adalah positive-displacement pump. Dua rotor berbentuk claw berputar berlawanan arah dengan sinkronisasi yang presisi. Putaran rotor menangkap gas dari inlet, memindahkannya, memperkecil volumenya, lalu membuangnya melalui outlet.

Rotor tidak bersentuhan satu sama lain maupun dengan dinding ruang kompresi dalam operasi normal. Becker menjelaskan bahwa seri BCV bekerja dengan prinsip non-contact dan kompresi oil-free untuk rough vacuum. Pelumas tidak digunakan sebagai seal di ruang kompresi.

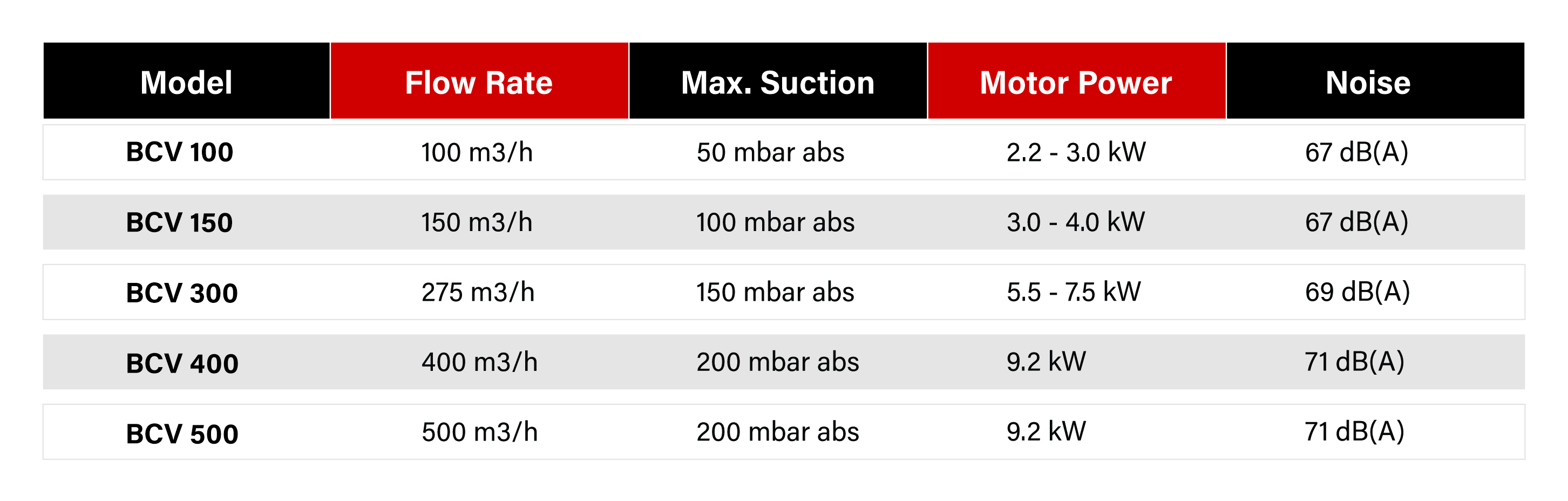

Varian VARIAIR BCV menggunakan frequency inverter agar kapasitas dapat disesuaikan dengan kebutuhan proses. Peralatan standar pada model tertentu mencakup integrated suction filter, housing yang dioptimalkan untuk kebisingan, silencer, dan vibration dampers. Konfigurasi harus diperiksa pada datasheet model yang dipilih.

Kelebihan Utama Claw Vacuum Pump

• Ruang kompresi oil-free: Oil tidak digunakan sebagai pelumas atau seal di jalur kompresi sehingga risiko oil carry-over dari ruang kompresi dapat dihindari.
• Operasi tanpa kontak: Rotor tidak bergesekan dalam kondisi normal. Hal ini mengurangi keausan rutin di ruang kompresi.
• Kontrol kapasitas: Frequency inverter pada varian yang sesuai dapat menyesuaikan kecepatan pompa dengan perubahan demand.
• Operasi kontinu: Desain BCV ditujukan untuk continuous duty di rough-vacuum range, selama ventilasi dan kondisi proses memenuhi ketentuan model.
• Pemeliharaan terpusat: Dalam central vacuum system, beberapa sumber vakum kecil dapat digantikan oleh satu kelompok pompa yang dipantau dari satu area.
• Data kondisi terkonsolidasi: Pressure, filter differential pressure, temperature, motor current, vibration, dan runtime dapat dipantau dalam satu sistem.
• Potensi biaya siklus hidup yang lebih rendah: Manfaat ekonomi dapat berasal dari pengurangan titik perawatan, variasi spare part, konsumsi energi, dan downtime. Nilainya harus dihitung dari data operasi aktual.

Keterbatasan dan Risiko yang Perlu Dipahami

• Bukan untuk semua level vakum: Dry claw pump umumnya digunakan pada rough vacuum. Kebutuhan pressure yang lebih rendah dapat memerlukan teknologi lain atau sistem kombinasi.
• Clearance dan timing presisi: Perubahan posisi rotor akibat masalah bearing, gear, alignment, atau temperatur dapat mengurangi clearance internal.
• Sensitif terhadap kontaminasi tertentu: Partikel, kondensat, liquid slug, atau deposit lengket dapat mengganggu ruang kompresi dan aliran udara.
• Filtrasi memengaruhi performa: Filter tersumbat menambah pressure drop, sedangkan filter rusak atau dibypass membuka jalur kontaminan ke pompa.
• Investasi awal: Harga awal dapat lebih tinggi daripada beberapa pompa kecil sederhana. Perbandingan sebaiknya menggunakan total cost of ownership.
• Risiko sistem terpusat: Piping, control system, dan redundancy menjadi bagian penting karena satu gangguan dapat memengaruhi beberapa mesin.

Dampak Rotor Contact

Jika rotor saling menyentuh atau menyentuh casing pada kecepatan operasi, gesekan dapat menimbulkan scoring, panas, serpihan logam, overload, atau seizure. Tingkat kerusakan menentukan apakah unit masih layak diperbaiki. Pemeriksaan dimensi, timing, bearing, gear, seal, shaft, rotor, dan casing diperlukan sebelum keputusan repair dibuat.

Mengapa Rotor Contact Dapat Terjadi

Rotor contact bukan kondisi operasi normal. Kejadian ini biasanya merupakan akibat dari perubahan mekanis, termal, atau kondisi proses. Penyebab harus dipastikan melalui inspeksi karena gejala yang sama dapat berasal dari beberapa sumber.

Baca Juga: Gejala Umum Kerusakan Vacuum Pump yang Harus Diwaspadai

Apakah Claw Vacuum Pump Benar Benar Oil Free?

Istilah oil-free pada claw pump merujuk pada ruang kompresinya: oil tidak digunakan sebagai pelumas atau seal dalam jalur gas. Ini berbeda dari pernyataan bahwa seluruh unit tidak memiliki pelumas.

Gear dan bearing dapat menggunakan lubricant pada kompartemen yang terpisah dari ruang kompresi. Seal dan pemisahan fisik menjaga lubricant tetap di area tersebut. Kondisi oil, seal, bearing, temperatur, dan hasil assembly tetap perlu diperiksa sesuai manual model agar pemisahan ini terjaga.

Baca Juga: Perbedaan Vacuum Pump Oil Free dan Oil Lubricated

Strategi Menjaga Claw Pump Tetap Contact Free

Periodic overhaul saja tidak selalu mendeteksi perubahan yang berkembang di antara dua jadwal perawatan. Program proteksi yang lebih kuat menggabungkan pengendalian kontaminasi, pemantauan kondisi, dan tindakan berdasarkan tingkat risiko.

• Filtration control: Pilih filter berdasarkan particle load, flow, pressure drop, dan luas permukaan. Tambahkan pre-filter, separator, liquid trap, drain, atau perangkat proteksi lain sesuai risiko proses.
• Online vibration monitoring: Pantau tren vibration dan temperature pada titik bearing atau gearbox yang representatif. Tetapkan baseline setelah commissioning dan sesuaikan alarm dengan model, mounting, speed, dan kondisi operasi.
• Process and control monitoring: Pantau absolute pressure, filter differential pressure, temperature, motor current, runtime, start-stop frequency, VFD speed, dan alarm history.
• Intervention plan: Tetapkan tingkat respons untuk investigasi, planned maintenance, dan controlled stop ketika perubahan kondisi berisiko menyebabkan secondary damage.

Parameter yang Perlu Dipantau

• Absolute pressure pada suction header dan titik kritis mesin.
• Waktu pemulihan vakum setelah demand meningkat.
• Differential pressure dan kondisi visual filter.
• Tren vibrasi pada drive end, non-drive end, dan gearbox.
• Temperatur bearing atau gearbox serta ventilasi di sekitar pompa.
• Motor current, load, start frequency, dan VFD speed.
• Oil level dan oil condition pada kompartemen berpelumas sesuai manual OEM.
• Kebocoran pada piping, valve, drain, dan flexible connection.
• Perubahan suara seperti rubbing, rattling, atau suara gear yang tidak biasa.
• Kondensat, debu, deposit, dan paparan kimia pada process line.

Mini Central Vacuum System

Pabrik yang menggunakan banyak pompa kecil sering memiliki banyak titik perawatan, variasi spare part, panas dan kebisingan di area produksi, serta pompa yang tetap berjalan saat demand rendah. Central vacuum system dapat mengonsolidasikan sumber vakum jika kebutuhan pressure dan karakter process gas setiap user kompatibel.

Konfigurasi biasanya mencakup common header, receiver, inlet filter atau separator, isolation valve, non-return valve, vacuum transmitter, control panel, condensate management, dan pompa dengan VFD atau staging control. Sistem kritis juga memerlukan strategi duty, assist, standby, atau N+1 sesuai dampak downtime.

Manfaat Centralisation

• Pemeliharaan dapat dilakukan pada satu area yang mudah diakses.
• Jumlah titik perawatan dan variasi spare part dapat dikurangi.
• Panas dan kebisingan dapat dipindahkan dari area produksi.
• VFD atau staging control dapat menyesuaikan kapasitas terhadap demand.
• Redundancy dapat dirancang sesuai tingkat kritis proses.
• Data pressure, runtime, vibration, dan filter condition dapat dikonsolidasikan.

Risiko Centralisation

• Diameter pipa yang terlalu kecil menambah pressure drop.
• Kebocoran pada satu cabang dapat menurunkan performa seluruh jaringan.
• Diversity factor yang tidak tepat dapat menghasilkan sistem oversize atau undersize.
• Tanpa redundancy, satu trip dapat menghentikan beberapa mesin.
• Process gas yang berbeda dapat menimbulkan cross-contamination.
• Receiver yang terlalu kecil meningkatkan start-stop frequency, sedangkan receiver terlalu besar dapat memperlambat respons.
• Penghematan energi tidak terjadi otomatis; demand harus diukur dan control logic harus sesuai.

Metode Sizing dan Desain Central Vacuum System

Sizing tidak dilakukan dengan menjumlahkan seluruh nameplate flow atau hanya memakai average demand. Operating pressure, peak load, simultaneity, leakage, pressure drop, duty cycle, dan target redundancy perlu dihitung bersama.

1. Petakan setiap user: Catat required pressure dalam mbar absolute, minimum flow, peak flow, cycle time, dan criticality.
2. Ukur demand aktual: Ambil data flow dan pressure saat mesin beroperasi serta ukur leakage sistem.
3. Tentukan simultaneity: Gunakan urutan operasi mesin dan data produksi untuk menetapkan diversity factor.
4. Hitung pressure drop: Evaluasi header, branch, valve, filter, separator, dan flexible hose pada peak flow.
5. Pilih operating point: Gunakan pump curve pada required pressure, bukan hanya free-air capacity.
6. Rancang kontrol: Tentukan receiver volume, control band, VFD atau staging logic, runtime equalisation, dan start-stop limit.
7. Tentukan redundancy: Pilih duty-standby, duty-assist-standby, atau N+1 berdasarkan biaya dan dampak downtime.
8. Rancang proteksi proses: Tetapkan filtration, liquid management, ventilation, exhaust, access, dan safety devices.
9. Verifikasi performa: Lakukan installation check, leak test, baseline vibration, commissioning, dan performance test.

Engineering dan Ekonomi

Pemilihan sistem sebaiknya mempertimbangkan biaya dan risiko operasi sepanjang umur peralatan. Harga awal atau kapasitas terbesar tidak selalu menghasilkan konfigurasi yang paling sesuai.

Claw pump dapat menarik untuk plant dengan jam operasi tinggi, demand yang berubah, banyak pompa kecil, dan biaya downtime yang besar. Untuk duty singkat, piping sangat panjang, process gas basah atau korosif, atau kebutuhan fine vacuum, teknologi lain atau proteksi tambahan mungkin lebih tepat. Keputusan akhir harus mengikuti data proses dan evaluasi total cost of ownership.

Kapan Claw Vacuum Pump Layak Dipilih

Sangat Cocok

Rough vacuum, udara atau gas relatif kering dan bersih, continuous duty, vacuum clamping, material handling, packaging, dan central vacuum untuk beberapa user yang kompatibel.

Memerlukan Engineering Tambahan

Debu tinggi, condensable vapour, liquid carry-over, corrosive gas, temperatur lingkungan tinggi, long piping, demand yang sangat fluktuatif, atau proses kritis yang memerlukan redundancy.

Bukan Pilihan Utama

Fine vacuum di luar kemampuan model atau process gas yang tidak kompatibel dengan dry claw technology tanpa treatment dan proteksi khusus.

Becker claw vacuum pump menawarkan kompresi oil-free dan prinsip kerja tanpa kontak untuk banyak aplikasi rough vacuum. Manfaatnya bergantung pada pemilihan operating point, filtrasi, ventilasi, kontrol, serta pemantauan kondisi yang sesuai.

Untuk central vacuum system, survey dan pengukuran demand perlu dilakukan sebelum model, jumlah pompa, diameter pipa, receiver, dan redundancy ditetapkan. Tim Intidaya dapat membantu melakukan survey, sizing, instalasi, commissioning, monitoring, troubleshooting, dan evaluasi repair berdasarkan kondisi aktual sistem.
